Strmeň potrubný U predĺžený M12 89x143 (3") Zn

Potrubný U strmeň predĺžený M12 89x143 je pozinkovaný oceľový strmeň s metrickým závitom M12 na k... Kompletný popis

Strmeň potrubný U predĺžený M12 89x143 (3") Zn

Potrubný U strmeň predĺžený M12 89x143 je pozinkovaný oceľový strmeň s metrickým závitom M12 na konc...

Kód produktu: 6099
EAN KÓD: 8592945055143
Dostupnosť: 66 ks na sklade
Skladom
KUS/BALENIE 1 ks

3,30€

Cena za 1 ks

2,68€ bez DPH

Popis

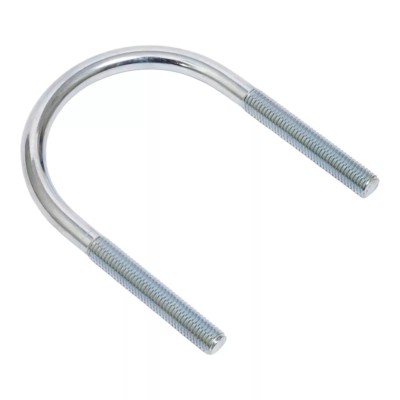

Potrubný U strmeň predĺžený M12 89x143 je pozinkovaný oceľový strmeň s metrickým závitom M12 na koncoch ramien, určený na uchytenie oceľovej rúrky 3" s vonkajším priemerom 88,9 mm k oceľovému profilu, konzole alebo drevenému nosníku. Svetlá šírka medzi ramenami je 89 mm a celková výška 143 mm, meraná od vonkajšej strany oblúka po konce ramien. Materiál zodpovedá pevnostnej triede 4.8 – menovitá pevnosť v ťahu 400 MPa a medza klzu 320 MPa, teda trieda pre bežné inštalačné a stavebné spoje bez vysokého dynamického namáhania.

Použitie

Používa sa na hrubšie potrubia ústredného kúrenia, vody a technologických rozvodov, ale aj na stĺpiky a rúrkové konštrukcie. Na každé rameno patrí matica M12 DIN934 s podložkou DIN125 (kľúč 19 mm); otvory v nosníku vŕtajte priemerom 13,5 mm a ich osovú vzdialenosť si pred vŕtaním odmerajte priamo na strmeni (približne svetlá šírka + 12 mm).

Časté otázky

Sú matice súčasťou U strmeňa M12 89x143?
Nie, strmeň sa predáva bez matíc a podložiek – potrebujete dve matice M12 a dve podložky M12. Ak sa potrubie chveje, použite samoistiace matice DIN985.

Aký veľký otvor vyvŕtať pre U strmeň M12?
Pre závit M12 sa podľa ISO 273 (stredný rad) vŕta priechodný otvor 13,5 mm, ktorý dáva dostatočnú vôľu na nasadenie ramien.

Na aké potrubie je U strmeň 3 palce?
Na oceľovú rúrku 3" (DN 80) s vonkajším priemerom 88,9 mm; svetlá šírka 89 mm ju obopne takmer bez vôle, preto matice doťahujte striedavo a s citom, aby sa rúrka nedeformovala.

Špecifikácia

Vlastnosti
Rozmer	89x143 mm
Šírka	89 mm
Veľkosť	3"
Výška	143 mm
Priemer	M12
Veľkosť kľúča	19 mm
Materiál	Oceľ
Povrchová úprava	Zinok
Pevnostná trieda	4.8
