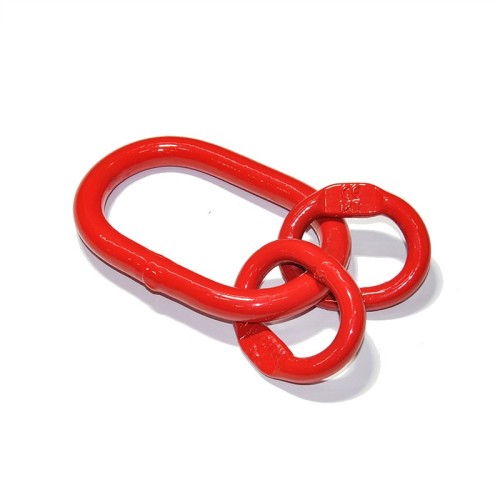

Sub zostava Gr80 11,2 t dvojitá je závesná zostava z ocele triedy 8 (Grade 80) s nosnosťou 11,2 t: veľký hlavný článok (závesné oko) a dva menšie medzičlánky, ktoré tvoria horný diel trojramenného a štvorramenného reťazového viazacieho prostriedku. Hlavný článok sa zavesí na hák žeriavu alebo kladkostroja, do každého medzičlánku sa pripojí jedno alebo dve ramená. Pri zostavách triedy 8 tejto veľkosti sa 11,2 t uvádza pre záves s reťazou 13 mm pri uhle ramien 0–45° od zvislice, pri 45–60° nosnosť klesá na 8 t.

Použitie

Zostava slúži na skladanie reťazových závesov triedy 8 na zdvíhanie ťažkých a rozmerných bremien – k medzičlánkom sa spojovacími článkami pripájajú ramená reťaze a na ich konce háky s poistkou. Pred nasadením overte na razení alebo štítku nosnosť a priemer reťaze, pre ktorý je zostava určená, a všetky diely závesu voľte v rovnakej triede. Na zdvíhanie osôb nie je určená.

Časté otázky

Na aký priemer reťaze je závesná zostava Gr80 11,2 t?
Nosnosť 11,2 t pri štvorramennom závese triedy 8 a uhle ramien do 45° zodpovedá reťazi s priemerom 13 mm. Rozhodujúce je razenie na článkoch – ak chýba, zostavu do overenia odborníkom nepoužívajte.

Prečo má závesná zostava dva medzičlánky?
Medzičlánky rozdeľujú tri alebo štyri ramená závesu do dvoch skupín, aby sa koncovky v hlavnom článku netlačili a zaťaženie sa rozložilo. Pri jednoramenných a dvojramenných viazacích prostriedkoch stačí samotné závesné oko.

Ako uhol ramien ovplyvní nosnosť štvorramenného závesu?
Čím viac sú ramená roztiahnuté, tým väčšia sila pôsobí v každom z nich. Nosnosť 11,2 t preto platí pre uhol 0–45° od zvislice, pri 45–60° sa znižuje na 8 t a väčší uhol sa nepoužíva.
