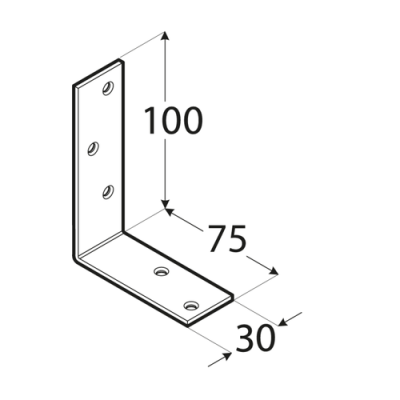

Uholník trámový Domax KB 1 je hrubostenný spojovací uholník z ocele S235 s ramenami 100 a 75 mm, šírkou 30 mm a hrúbkou 3 mm, určený na pevné spoje hranolov a trámov. Nepotrebuje výstužné rebro – tuhosť mu dáva samotná hrúbka materiálu. Päť otvorov Ø 4,5 mm je v ramenách rozmiestnených v posunutých radoch, takže klince nevnikajú do rovnakých vlákien a drevo sa menej štiepi. Povrch chráni zlatisté galvanické pozinkovanie a rad KB je zahrnutý v európskom technickom posúdení ETA-22/0631.

Použitie

Hodí sa na pripojenie stĺpikov, priečnikov a výmen pri pergolách, prístreškoch, krovoch a rámových drevených konštrukciách; ETA počíta aj so spojmi dreva s betónom alebo oceľou. Do otvorov Ø 4,5 mm patria kotviace klince Ø 4 mm alebo skrutky do dreva Ø 4 mm, napríklad univerzálne vruty 4 mm. Počet spojovacích prostriedkov pri nosných spojoch určuje statický výpočet.

Časté otázky

Aké klince alebo vruty použiť na trámový uholník KB 1?
KB 1 má otvory Ø 4,5 mm, do ktorých sa hodia tesárske kotviace klince Ø 4 mm alebo skrutky do dreva Ø 4 mm – hrubšie vruty Ø 6 mm sa do nich nezmestia. Dĺžku zvoľte tak, aby po prechode 3 mm plechom dostatočne zabrali v dreve.

Čím sa trámový uholník líši od uholníka s prelisom?
Trámový uholník KB je z hrubého plechu 3 až 5 mm (podľa veľkosti) a v ohybe nemá rebro. Uholníky s prelisom sa vyrábajú z tenšieho plechu, zvyčajne 1,5 až 3 mm, a tuhosť im dodáva vylisované rebro.

Dá sa pozinkovaný trámový uholník použiť vonku?
Galvanický zinok Fe/Zn 12 zodpovedá podľa Eurokódu 5 (EN 1995-1-1) triedam prevádzky 1 a 2, teda vykurovanému interiéru a krytým konštrukciám pod strechou. Pre prvky trvalo vystavené dažďu norma vyžaduje hrubšiu ochranu, napríklad žiarové zinkovanie.
