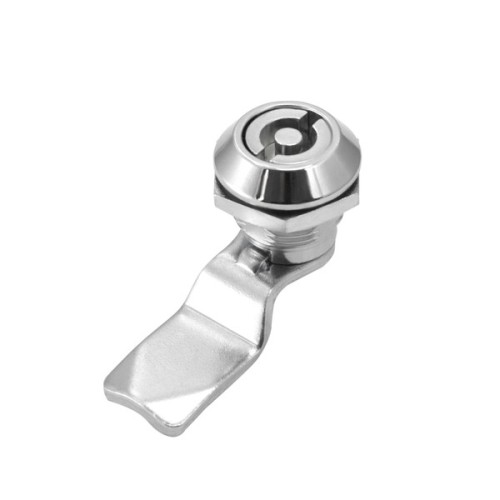

Zámok 21mm D5 Doppelbart je priemyselný vačkový zámok poľského výrobcu RST Roztocze s vložkou D5 na kľúč s dvojitou bradou, určený na zamykanie dvierok rozvádzačov, technických skríň v energetike a telekomunikáciách a krytov strojov. Telo aj vložka sú zo zliatiny zinku Zamak 5 s niklovým povrchom, hlava má priemer 28 mm a výšku 6,5 mm. Zámok má krytie IP65, je teda chránený proti vniknutiu prachu aj proti prúdu vody z trysky. Vačka je dlhá 45 mm, hrubá 3 mm a vyosená o 21 mm.

Použitie

Zámok sa zasunie spredu do montážneho otvoru v dvierkach a zvnútra sa pritiahne maticou; otočením kľúča sa vačka natočí za rám skrinky a dvierka pridrží. Výrobca k tomuto zámku ponúka vačky viacerých tvarov s rôznym vyosením, takže pri inej hĺbke rámu stačí vymeniť vačku. Ak montážny otvor do plechu robíte sami, vyrežte ho vykružovacou korunkou do plechu, dorovnajte na priemer 22,5–23 mm a štyri rovné plôšky so vzdialenosťou 20,1 mm dopilujte plochým pilníkom.

Časté otázky

Aký kľúč potrebujem na zámok D5 Doppelbart?
Zámok sa odomyká kľúčom s dvojitou bradou (nemecky Doppelbart) pre vložku D5. Výrobca má v ponuke aj podobnú vložku D3, preto si pri univerzálnom kľúči na rozvádzače overte, že obsahuje práve profil D5.

Aký otvor treba vyrezať do dvierok pre tento zámok?
Montážny otvor je kruh s priemerom 22,5 mm (tolerancia +0,5 mm) zrezaný zo štyroch strán na štvorec 20,1 mm. Rovné plôšky zabránia tomu, aby sa telo zámku v dvierkach pri otáčaní kľúčom pretáčalo.

Čo znamená údaj 21 mm v názve zámku?
Je to vyosenie vačky, teda vzdialenosť od spodnej plochy hlavy po vačku, nie dĺžka zámku. Volí sa podľa hrúbky dvierok a hĺbky rámu, aby vačka pri zamknutí dosadla za jeho okraj.
