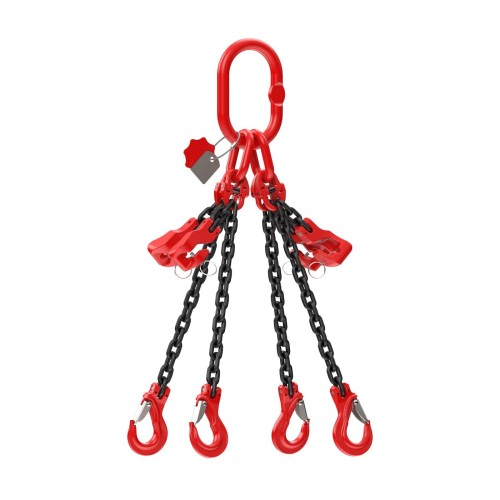

Závesná reťaz – úväz so štyrmi hákmi a skracovačmi je štvorramenný reťazový viazací prostriedok triedy 8 (Gr80) s menovitou dĺžkou 1,5 m, ktorý unesie 2 360 kg pri uhle vetiev od zvislice do 45° a 1 700 kg pri 45–60°. Tieto hodnoty priraďujú tabuľky EN 818-4 úväzu s reťazou 6 mm. Štyri vetvy z legovanej krátkočlánkovej reťaze visia na spoločnom závesnom oku, končia viazacími hákmi a na každej je skracovací hák na nastavenie dĺžky.

Použitie

Štyri body uchytenia držia vodorovne palety, debny, prefabrikáty či menšie stroje; skracovačmi dorovnáte vetvy pri ťažisku mimo stredu alebo pri rôzne vysokých úchytoch. Háky zapínajte do zdvíhacích ôk či šeklov a pri nesúmernom bremene počítajte podľa EN 818-6 len s nosnosťou jednej vetvy, pri reťazi 6 mm triedy 8 je to 1,12 t. Na zdvíhanie osôb úväz nie je určený.

Časté otázky

Aký priemer reťaze má úväz 4 háky 2360/1700 kg Gr80?
Podľa tabuliek EN 818-4 zodpovedá táto nosnosť štvorramennému úväzu triedy 8 s reťazou 6 mm; údaj vždy overte na štítku úväzu.

Unesie štvorramenný úväz viac ako trojramenný?
Nie, troj- aj štvorramenný úväz s rovnakou reťazou má rovnakú nosnosť. Pri štyroch vetvách totiž hrozí, že aj pri súmernom bremene nesie záťaž v skutočnosti len dvojica protiľahlých vetiev.

Do akej teploty sa dá úväz triedy 8 používať?
Bežné úväzy triedy 8 sa používajú od −40 do +200 °C bez zníženia nosnosti; pri 200–300 °C klesá nosnosť o 10 % a pri 300–400 °C o 25 %.
