Závesná skrutka vysokopevnostná M16 4t DIN580
Vysokopevnostná závesná skrutka M16 s okom je zdvíhací bod s nosnosťou 4 t pri zvislom ťahu, ktor... Kompletný popis
Závesná skrutka vysokopevnostná M16 4t DIN580
- Kód produktu: 6322
- EAN KÓD: 8596221552395
- Dostupnosť:
7 ks na sklade
Skladom
- KUS/BALENIE 1 ks
14,90€
Cena za 1 ksPopis

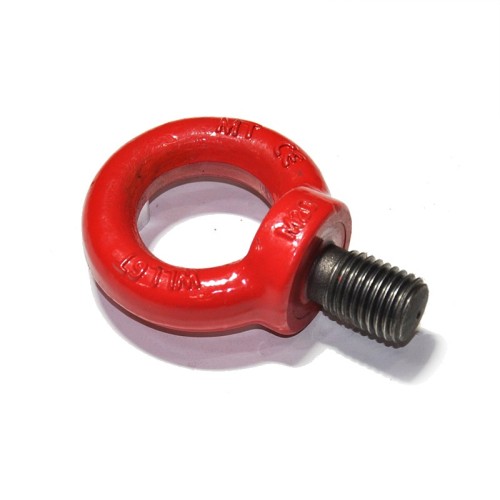

Vysokopevnostná závesná skrutka M16 s okom je zdvíhací bod s nosnosťou 4 t pri zvislom ťahu, ktorý sa zaskrutkuje do závitového otvoru M16 v stroji, forme alebo oceľovej konštrukcii. Tvarom zodpovedá skrutkám s kruhovým okom a golierom podľa DIN 580, je však z legovanej ocele triedy 8 podľa EN 1677 – ide o akostnú triedu komponentov viazacích prostriedkov, nie o pevnostnú triedu 8.8 bežných skrutiek. Oko má červený práškový lak, závit je bez náteru a na oku je vyznačená nosnosť WLL. Závit dlhý 27 mm sa meria od spodnej plochy goliera, hlava s okom a golierom je vysoká 64 mm.
Použitie
Skrutku zaskrutkujte celou dĺžkou závitu, kým golier nedosadne celou plochou na rovný povrch; slepý otvor musí byť dostatočne hlboký. Pri závesných skrutkách DIN 580 sa v oceli S235JR alebo v liatine GG 25 odporúča zaskrutkovať aspoň 1,5-násobok priemeru závitu, teda 24 mm. Pri priechodnom otvore skrutku z druhej strany dotiahnite maticou M16 DIN 934 (kľúč 24 mm), a ak to dĺžka závitu dovolí, aj s podložkou DIN 125. Do oka so svetlosťou 34 mm sa zapína šekel alebo hák viazacieho prostriedku; na zdvíhanie osôb skrutka určená nie je.
Časté otázky
Akú nosnosť má závesná skrutka M16 pri ťahu do strany?
Hodnota 4 t platí iba pre ťah v osi skrutky, pri ťahu pod uhlom 90° v rovine oka klesá na 1 t. Sila musí vždy pôsobiť v rovine oka, priečne zaťaženie oka nie je dovolené.
Aký je rozdiel oproti obyčajnej závesnej skrutke DIN 580?
Tvarom sú podobné, nosnosťou nie: bežná DIN 580 M16 z ocele C15E má nosnosť len 700 kg, táto vysokopevnostná M16 triedy 8 až 4 t. Pri výmene preto rozhoduje nosnosť vyznačená na oku, nie veľkosť závitu.
Môže sa závesná skrutka sama povoliť?
Pri rázovom zaťažení alebo vibráciách áno, preto sa natrvalo osadené závesné skrutky poisťujú dotiahnutím a tekutým zaisťovačom závitov.
Špecifikácia
| Vlastnosti | |
| Nosnosť | 4 t |
| Výška | 64 mm |
| Priemer | M16 |
| Vnútorný priemer | 34 mm |
| Dĺžka závitu | 27mm |
| Typ hlavy | kruhové oko s golierom |
| Typ závitu | metrický |
| Materiál | Oceľ |
| Povrchová úprava | Červený lak |
| Norma | DIN580 |
| Pevnostná trieda | trieda 8 |
| Hmotnosť | 0,3 kg |
