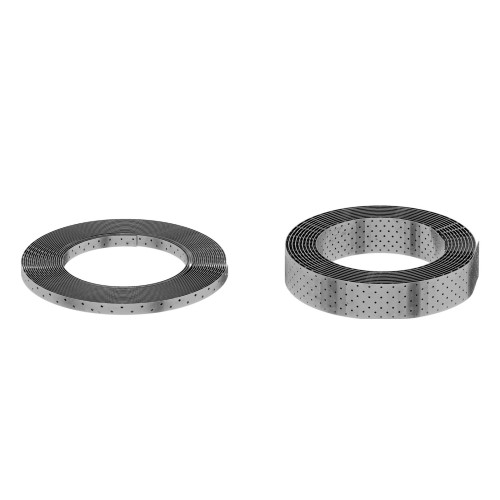

Zavetrovací pás Rothoblaas LBB 60 je perforovaný oceľový pás šírky 60 mm a hrúbky 1,5 mm v rolke 50 m na zavetrovanie a diagonálne stuženie drevených stropov, krovov a stien rámových stavieb. Vyrába sa z vysokopevnej ocele S350GD so zinkovým povlakom Z275 a spĺňa normu EN 14545 pre spojovacie prvky drevených konštrukcií. Otvory s priemerom 5 mm (125 na meter) dovoľujú kotvenie po celej dĺžke a charakteristická ťahová únosnosť pásu je 25,5 kN.

Použitie

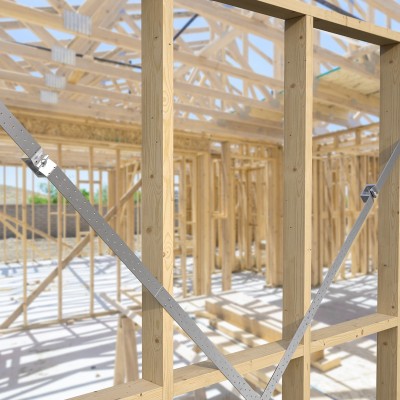

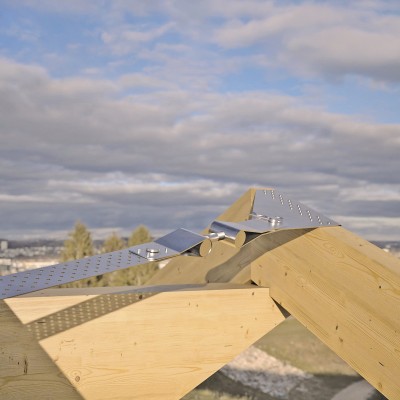

Výrobca ho určuje na spoje drevo–drevo v masívnom a lepenom lamelovom dreve, v stenách drevostavieb a na panely CLT a LVL v triedach prevádzky 1 a 2, teda v interiéri a v krytých priestoroch. Pás sa pripevňuje kotviacimi klincami alebo skrutkami; na koncoch ho napnete a zakotvíte napínacou súpravou výrobcu s koncovými platňami, ktorá sa dodáva samostatne. Výrobca ho odporúča ako úsporné riešenie pre ťahové spoje so stredným až menším zaťažením; rolka 50 m umožňuje viesť súvislý pás cez celú plochu stropu.

Časté otázky

Akými klincami alebo skrutkami pripevniť perforovaný pás 60 mm?
Výrobca uvádza kotviace klince s priemerom 4 mm alebo skrutky s okrúhlou hlavou s priemerom 5 mm; od zaťaženého konca dreveného prvku dodržte odstup aspoň 60 mm pri klincoch a 75 mm pri skrutkách.

Aká je únosnosť zavetrovacieho pásu 60 x 1,5 mm?
Technický list uvádza charakteristickú ťahovú únosnosť pásu 25,5 kN; únosnosť celého spoja však určuje aj počet a únosnosť použitých klincov či skrutiek, preto ju posúdi statik.
