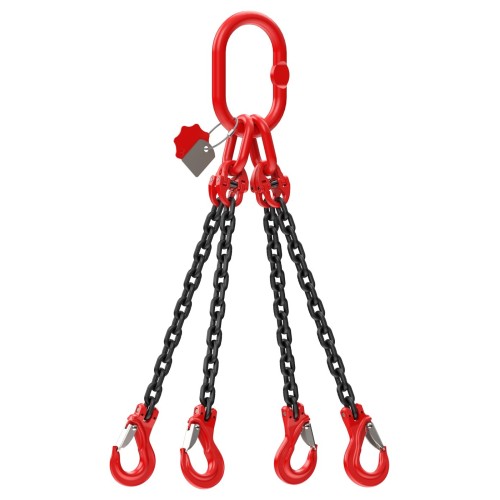

Zdvíhacia reťaz 4-ramenná 2,5 m s hákmi je štvorvetvový reťazový viazací prostriedok triedy 8 s reťazou 8 mm a dĺžkou 2,5 m, ktorý slúži na zdvíhanie a prepravu bremien žeriavom, hydraulickou rukou či kladkostrojom. Štyri vetvy z legovanej reťaze triedy 8 sú zavesené na spoločnom nosnom oku a zakončené hákmi. Podľa tabuliek normy EN 818-4 pre reťaz 8 mm triedy 8 je nosnosť pri uhle vetiev od zvislice do 45° 4,25 t.

Použitie

Vetvy sa zavesia do štyroch bodov bremena, napríklad do zdvíhacích ôk na betónových dieloch, paletách či strojoch, takže bremeno visí stabilne a nepreklápa sa. Ak nie je isté, že sa záťaž rozloží na všetky vetvy rovnomerne (tuhé bremeno, nerovnako vysoké body), počítajte s nosnosťou menšieho počtu vetiev. Na citlivé povrchy sa namiesto reťaze hodia zdvíhacie pásy.

Časté otázky

Prečo nosnosť reťazového závesu klesá pri širšom uhle vetiev?
S rastúcim uhlom od zvislice rastie sila v každej vetve, preto norma znižuje nosnosť štvorvetvového závesu 8 mm triedy 8 zo 4,25 t (do 45°) na 3,0 t (45–60°); nad 60° sa záves nesmie použiť.

Do akých teplôt sa dá reťazový záves triedy 8 používať?
Výrobcovia závesov triedy 8 uvádzajú prevádzkový rozsah −40 až +200 °C; pri vyšších teplotách sa nosnosť znižuje, preto sa vždy riaďte štítkom a návodom k závesu.

Unesie štvorramenná reťaz viac ako trojramenná?
Nie, norma EN 818-4 priraďuje trojvetvovým aj štvorvetvovým závesom rovnakú nosnosť, lebo pri tuhom bremene nemusia niesť všetky štyri vetvy naraz; štvrtá vetva zlepšuje najmä stabilitu bremena.
