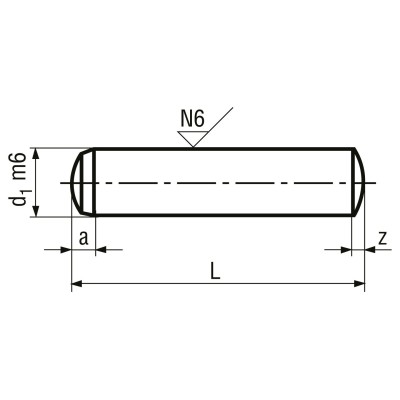

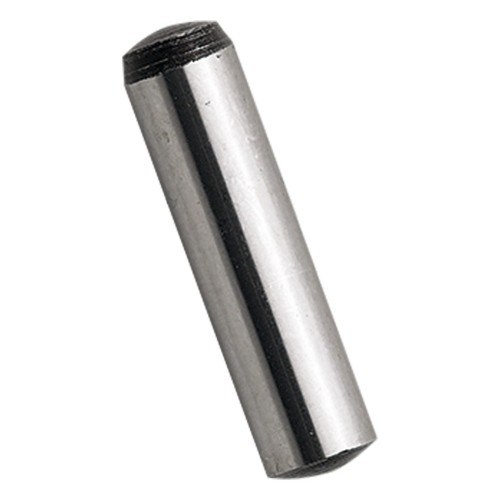

Kalený valcový kolík 8x90 DIN 6325 je brúsený oceľový lícovaný kolík s priemerom 8 mm a dĺžkou 90 mm na presné vzájomné ustavenie strojných dielov, prípraviek a nástrojov. Priemer je vyrobený v tolerancii m6 – označenie „M6“ v názve preto nie je závit, ale tolerančné pole priemeru. Kolík je bez povrchovej úpravy, jeden kus váži 35,4 g a norma DIN 6325 bola nahradená normou ISO 8734.

Použitie

Diera sa vŕta a vystruží na toleranciu H7, kolík sa do nej zalisuje lisom alebo zatlčie cez mäkkú medenú či plastovú paličku, aby sa nepoškodil brúsený povrch. Kalený kolík odoláva opotrebeniu, preto vydrží aj opakované rozoberanie dielov. Na otvory použite vrtáky do kovu s priemerom o niečo menším ako 8 mm a otvor dokončite výstružníkom; ak kalenie netreba, poslúžia valcové kolíky DIN7.

Časté otázky

Čo znamená m6 pri valcovom kolíku 8 mm?
m6 je tolerančné pole priemeru – kolík je o 6 až 15 mikrometrov väčší ako menovitých 8 mm, takže v diere H7 drží bez vôle.

Ako dostať kalený kolík zo slepej diery?
Kolík DIN 6325 nemá závit na vyťahovanie, preto sa dáva najmä do priechodných dier, z ktorých sa vyrazí tŕňom; do slepých dier sú vhodnejšie kolíky s vnútorným závitom DIN7979.

Je kolík DIN 6325 to isté ako ISO 8734?
Áno, ISO 8734 je náhradou stiahnutej normy DIN 6325 pre kalené valcové kolíky a v praxi sa obe označenia používajú súbežne.
