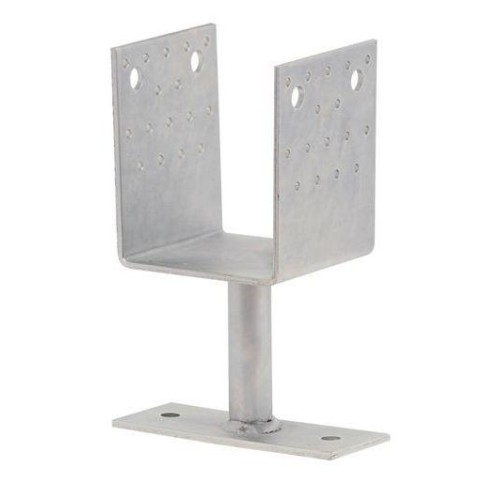

Kotviaca pätka s doskou 120x120 je oceľová U-pätka, ktorou sa drevený stĺp alebo hranol s hrúbkou 120 mm prikotví k hotovému betónovému základu. U-držiak z plechu hrúbky 4 mm sedí na krátkom stĺpiku privarenom k spodnej doske 150 × 60 × 5 mm s dvoma otvormi Ø 11 mm v rozostupe 110 mm. Celková výška pätky je 230 mm, takže spodok stĺpa zostáva vysoko nad betónom a drevo môže vysychať. Bočnice majú otvory Ø 12,5 mm na svorníky a Ø 5 mm na vruty, materiálom je pozinkovaná konštrukčná oceľ S235JR.

Použitie

Pätka sa hodí na nosné stĺpy pergol, prístreškov na auto, altánkov a plotov, keď základ už stojí a nechcete nič zalievať. Dosku pripevnite dvoma oceľovými kotvami do betónu M10 (vrták 10 mm SDS-plus, otvor vyfúkať pumpičkou, matica kľúčom 17 mm), prípadne nylonovými hmoždinkami s vrutmi so šesťhrannou hlavou. Hranol prichyťte svorníkmi M12 s podložkami (kľúč 19 mm) alebo vrutmi s tanierovou hlavou určenými do kovaní, ktoré sa do masívu skrutkujú bez predvŕtania.

Časté otázky

Aký hranol sa hodí do pätky s doskou 120x120?
Svetlá šírka U je 120 mm, pätka je teda určená na stĺpy a hranoly s hrúbkou 120 mm, napríklad 120 × 120 mm.

Čím sa líši pätka s doskou od pätky na roxore?
Pätka na roxore sa osádza do čerstvého betónu, kým pätka s doskou sa priskrutkuje na hotový pilier či pás, takže ju možno namontovať aj dodatočne. Na zabetónovanie slúžia pätky na roxore.

Prenesie pätka aj bočné zaťaženie od vetra?
Technický list uvádza namáhanie len tlakom, vodorovné sily od vetra preto musí zachytiť stuženie konštrukcie, napríklad šikmé vzpery alebo zavetrovanie.
