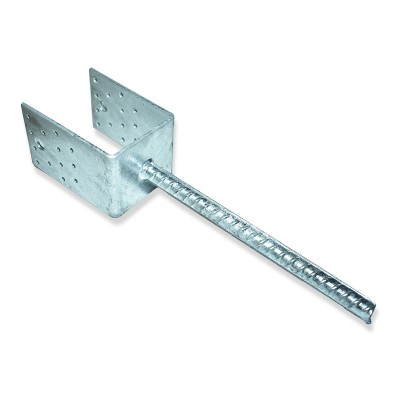

Kotviaca pätka U 120x120 na roxore je žiarovo zinkovaná oceľová pätka na zabetónovanie, do ktorej sa osadí drevený stĺp alebo hranol s hrúbkou 120 mm. U-profil z plechu hrúbky 4 mm s bočnicami širokými 120 mm a vysokými 125 mm stojí na rebrovanom roxore Ø 22 mm s dĺžkou 380 mm. Bočnice majú spolu 4 otvory Ø 12 mm na svorníky a 40 otvorov Ø 4,5 mm na vruty či klince do kovaní; pätka z ocele S235JR váži približne 1,95 kg.

Použitie

Slúži na nosné stĺpy pergol, prístreškov, altánkov a plotov – drevo nestojí priamo na betóne, a preto z neho nenasáva vlhkosť. Roxor zalejte do základového piliera, betón okolo neho dobre zhutnite a pätku pred zatvrdnutím vyrovnajte. Stĺp pripojte cez otvory Ø 12 mm svorníkmi alebo závitovými tyčami M10 s podložkami pre drevené konštrukcie a maticami (kľúč 17 mm); do otvorov Ø 4,5 mm patria kotviace klince alebo konštrukčné vruty s priemerom 4 mm.

Časté otázky

Aký hrubý stĺp patrí do pätky U 120x120?
Svetlá šírka U je 120 mm, pätka teda sedí na hranoly s hrúbkou 120 mm, napríklad 120 × 120 mm.

Ako hlboký musí byť základ pre pätku na roxore 120x120?
Roxor má dĺžku 380 mm a celý musí byť obalený dobre zhutneným betónom, základový pilier preto musí byť hlbší ako 38 cm.

Dá sa pätka použiť vonku?
Áno, pätka je žiarovo zinkovaná a je určená práve na exteriérové stavby, ako sú ploty, pergoly či prístrešky.
