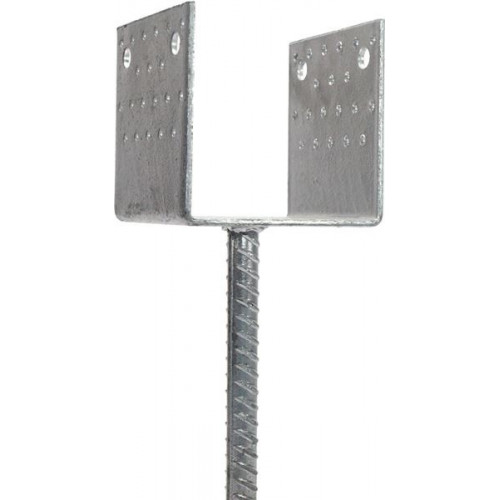

Kotviaca pätka U 80x80 na roxore je žiarovo zinkovaná oceľová pätka na ukotvenie dreveného stĺpa alebo hranola s hrúbkou 80 mm do betónového základu. Bočnice z plechu hrúbky 4 mm sú vysoké 125 mm a široké 80 mm, pod dnom U je privarený roxor Ø 16 mm s dĺžkou 250 mm, ktorý sa zalieva do betónu. Každá bočnica má jeden otvor Ø 12,5 mm a trinásť otvorov Ø 5 mm na pripojenie dreva; pätka je z konštrukčnej ocele S235JR.

Použitie

Hodí sa pre pergoly, altánky, ploty a detské ihriská – drevo stojí nad betónom, nenasáva vodu z podkladu a môže vysychať. Roxor osaďte do čerstvého betónu triedy aspoň C16/20 a dôkladne ho zhutnite; do hotového základu ho vlepte do vyvŕtaného otvoru pomocou chemickej malty. Stĺp prichyťte cez malé otvory konvexnými klincami 4 × 60 mm alebo konštrukčnými vrutmi určenými do tesárskych kovaní, ktoré sa skrutkujú bez predvŕtania.

Časté otázky

Aký hranol sa zmestí do pätky U 80x80?
Svetlá šírka U je 80 mm, pätka je teda určená pre stĺpy a hranoly s hrúbkou 80 mm; druhé číslo v rozmere udáva šírku bočníc.

Ako zabetónovať pätku na roxore?
Roxor s dĺžkou 250 mm sa zalieva do betónu tak, aby medzera medzi dnom pätky a povrchom betónu bola najviac 50 mm.

Akú záťaž unesie pätka U 80x80 na roxore?
Technický list výrobcu udáva pre túto veľkosť pri pripojení stĺpa konvexnými klincami 4/60 únosnosť 14,1 kN, čo je najslabší článok celého spoja. Pätka je určená na namáhanie tlakom, bočné sily od vetra musí zachytiť stuženie konštrukcie.
