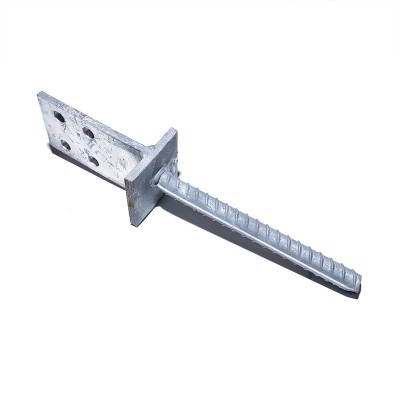

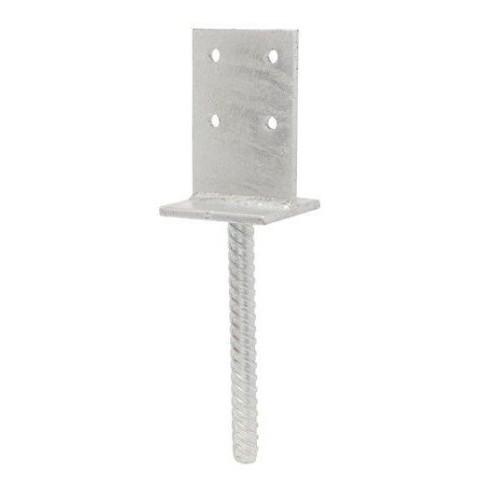

Kotviaca pätka T 90 je oceľová T-pätka so žiarovým zinkom a roxorom na zabetónovanie, určená na ukotvenie mohutnejšieho dreveného stĺpa do betónového základu bez viditeľných bočníc. Čelo stĺpa sedí na štvorcovej doske 90 × 90 mm, stojina z plechu hrúbky 8 mm je vysoká 130 mm a má štyri otvory pre spoj M10, pod doskou je privarený roxor. Materiálom je konštrukčná oceľ S235JR.

Použitie

Pätka sa používa pri pergolách, altánkoch, plotoch a prístreškoch. Stojinu zasuňte do drážky vyrezanej v spodku stĺpa a spojte ju skrutkami so šesťhrannou hlavou M10 alebo závitovými tyčami s podložkami a maticami M10 (kľúč 17 mm). Roxor zabetónujte do čerstvého betónu a pätku pred zatuhnutím vyrovnajte do zvislice.

Časté otázky

Aký je rozdiel medzi T-pätkou 70 a 90?
Líšia sa rozmerom dosky – 70 × 70 mm alebo 90 × 90 mm; stojina má pri oboch hrúbku 8 mm a výšku 130 mm, väčšia doska poskytne širšiemu stĺpu viac opory.

Ako zabetónovať pätku na roxore?
Roxor sa vloží do čerstvého betónu, ktorý treba okolo tŕňa zhutniť aspoň na triedu C16/20; doska pätky môže byť nad povrchom betónu najviac 50 mm.

Prenesie T-pätka aj bočné sily?
Pätka je určená na zvislý tlak, vodorovné sily musí prevziať stuženie konštrukcie, napríklad vzpery alebo zavetrovanie.
