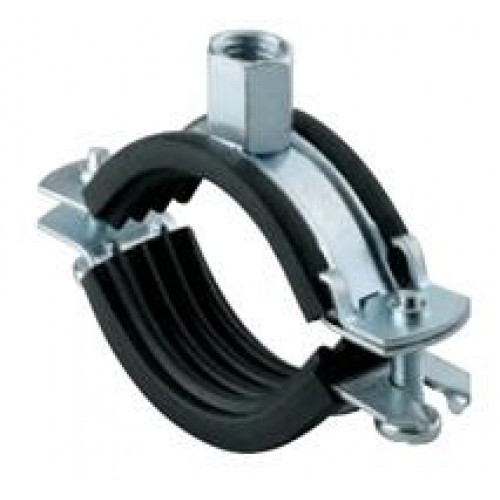

Objímka dvojskrutková M10 s gumovou vložkou je určená na rúrky s vonkajším priemerom 72–78 mm (2 1/2") a zavesuje sa na závitovú tyč M10 alebo M8. Je z galvanicky pozinkovaného plechu DD11 s páskou 20 × 2,0 mm, obe polovice spájajú dve skrutky M6 × 30 mm. Pripojovacia matica má kombinovaný závit M8/M10 a vložka z EPDM tlmí hluk potrubia.

Použitie

Na vodoinštalácie a iné potrubné rozvody vedené pod stropom alebo po stene v suchom vnútornom prostredí. Objímku naskrutkujete na závitovú tyč M10 a do betónu ju ukotvíte cez narážaciu kotvu M10. Keďže sa polovice dajú rozpojiť, nasadíte ju aj na už uložené potrubie.

Časté otázky

Na akú rúrku je objímka 72–78 mm?
Na potrubie s vonkajším priemerom 72 až 78 mm, napríklad oceľovú závitovú rúrku 2 1/2" (DN 65) s priemerom 76,1 mm. Palcové označenie je orientačné, rozhoduje nameraný priemer.

Aký kľúč potrebujem na kontramaticu?
Závitovú tyč v pripojovacej matici poistite kontramaticou – na M10 potrebujete kľúč 17 mm, na M8 kľúč 13 mm.

Prečo má objímka gumovú vložku?
Pružná vložka z EPDM (podľa DIN 4109 – zvuková ochrana budov) oddeľuje rúrku od kovovej pásky, takže sa hluk prúdiacej vody a vibrácie neprenášajú do konštrukcie a povrch rúrky sa nepoškriabe.
