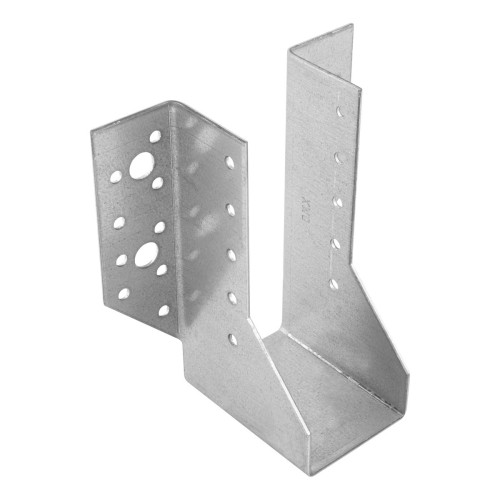

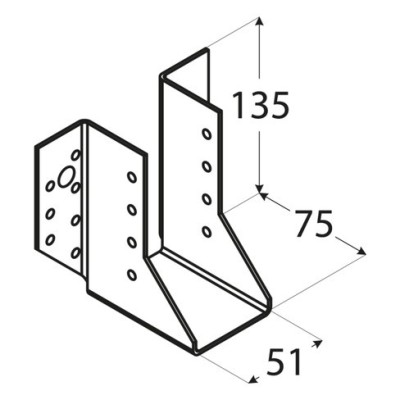

Trámová papuča Domax WB11 je vonkajšia oceľová papuča (vešiak trámu) s vnútornou šírkou 51 mm a výškou 135 mm, ktorou sa čelo trámu, krokvy alebo stropnice pripája k boku hlavného trámu, prievlaku či k betónovej stene. Je vylisovaná z jedného kusu plechu DX51D hrúbky 2 mm bez zvarov, chráni ju zinková vrstva Z275 (275 g/m²), sedlo pod trám je hlboké 75 mm a obe krídla sú vyhnuté smerom von. Rad WB pokrýva európske technické posúdenie ETA-22/0631 a výrobok nesie označenie CE.

Použitie

Hodí sa pre trámy šírky 50 mm v stropoch, krovoch, prístreškoch a pergolách – trám sa vloží do sedla a krídla sa pripevnia k nosníku. Do 28 malých otvorov Ø 5 mm patria kotviace klince Ø 4 mm; cez 4 veľké otvory Ø 11 mm sa papuča priskrutkuje skrutkami do dreva Ø 10 mm, napríklad vrutmi so šesťhrannou hlavou, alebo sa k betónu ukotví svorníkovými kotvami M10 (vrták 10 mm, otvor vyfúkať pumpičkou, matica na kľúč 17 mm).

Časté otázky

Akými klincami pribiť trámovú papuču?
Domax uvádza kotviace (ankrové) tesárske klince Ø 4 mm a v ETA-22/0631 je ako spojovací prvok uvedený klinec 4 × 50 mm podľa EN 14592. Klince patria len do otvorov podľa schémy pribíjania výrobcu – priveľa alebo príliš dlhých klincov blízko okraja drevo oslabuje.

Dá sa trámová papuča pripevniť k betónu alebo k oceľovému nosníku?
Áno, podľa ETA smie byť kotva alebo skrutka najviac o 2 mm tenšia ako otvor, pri otvore Ø 11 mm teda M10. Papuča musí k podkladu tesne doliehať, spojovacie prvky sa rozmiestnia symetricky a v betóne sa osádzajú s podložkami.

Môže byť pozinkovaná papuča vonku?
Eurokód 5 (EN 1995-1-1, tab. 4.1) pripúšťa pri oceľových plechoch do 3 mm zinkovanie Z275 v triedach použitia 1 a 2, teda v interiéri a v zastrešených konštrukciách. Pre triedu použitia 3 – vyššia vlhkosť, napríklad prvky priamo vystavené dažďu – uvádza ako minimum nerezovú oceľ.
