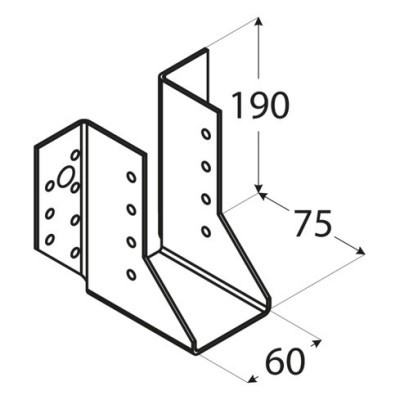

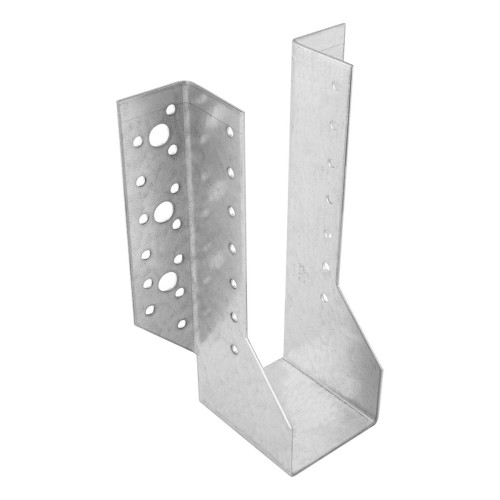

Trámová papuča Domax WB17 je vonkajšia oceľová papuča pre trámy šírky 60 mm s výškou bočníc 190 mm, ktorou sa krokvy, stropnice alebo výmeny pripájajú k boku hlavného trámu, prievlaku či k betónu. Ide o jednodielny výlisok bez zvarov z plechu DX51D hrúbky 2 mm so zinkovaním Z275, sedlo je hlboké 75 mm a krídla sú vyhnuté smerom von. Papuča je súčasťou radu posúdeného v ETA-22/0631 a má označenie CE.

Použitie

Vysoké bočnice sú určené pre vyššie prierezy trámov šírky 60 mm v stropoch a krovoch. Krídla majú 40 otvorov Ø 5 mm pre kotviace klince Ø 4 mm a 6 otvorov Ø 11 mm pre skrutky do dreva Ø 10 mm, napríklad vruty so šesťhrannou hlavou, alebo pre svorníkové kotvy M10 do betónu, ku ktorým treba vrták 10 mm, pumpičku na vyfúkanie otvoru a kľúč 17 mm.

Časté otázky

Koľko otvorov má papuča WB17 a treba zaplniť všetky?
Má 40 otvorov Ø 5 mm na klince a 6 otvorov Ø 11 mm na skrutky či kotvy. Pribíja sa podľa schémy výrobcu – ETA-22/0631 upozorňuje, že priveľa alebo príliš dlhých klincov blízko okraja drevo oslabuje.

Ako pripevniť trámovú papuču k oceľovému nosníku?
Skrutkami M10 cez otvory Ø 11 mm: podľa ETA smie byť skrutka najviac o 2 mm tenšia ako otvor, spojovacie prvky sa rozmiestnia symetricky a papuča musí k podkladu tesne doliehať.

Môže byť trámová papuča Zn v exteriéri?
Eurokód 5 (EN 1995-1-1, tab. 4.1) pripúšťa pri oceľových plechoch do 3 mm zinkovanie Z275 v triedach použitia 1 a 2, teda v interiéri a v zastrešených konštrukciách. Pre triedu použitia 3 – vyššia vlhkosť, napríklad prvky priamo vystavené dažďu – uvádza ako minimum nerezovú oceľ.
