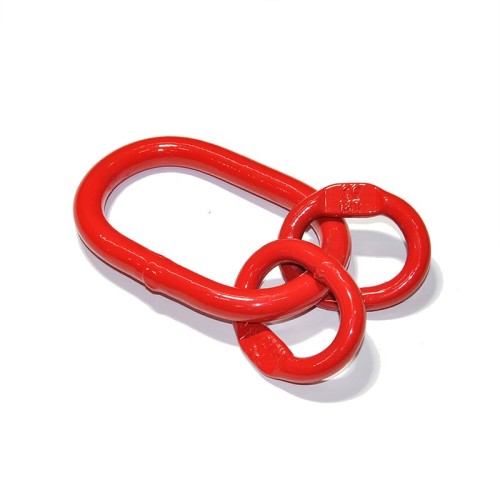

Sub zostava Gr80 3,15 t dvojitá je závesná zostava z ocele triedy 8 (Grade 80) s nosnosťou 3,15 t, zložená z hlavného článku a dvoch medzičlánkov, ktorá slúži ako horná časť trojramenného alebo štvorramenného reťazového závesu. Na hák žeriavu alebo kladkostroja sa zavesí veľký hlavný článok, na každý medzičlánok sa pripájajú dve ramená. V tabuľkách triedy 8 zodpovedá nosnosť 3,15 t štvorramennému závesu s reťazou 7 mm pri uhle ramien 0–45° od zvislice.

Použitie

Použijete ju pri zostavovaní závesov na rozmerné bremená s viacerými úchytnými bodmi: k medzičlánkom sa spojovacími článkami pripoja ramená reťaze triedy 8 a na ich konce háky alebo vysokopevnostné šekle. Pred nasadením skontrolujte razenie na článkoch, nekombinujte diely rôznych tried a zostavu nikdy nepoužívajte na zdvíhanie osôb.

Časté otázky

Na aký priemer reťaze je závesná zostava Gr80 3,15 t?
Hodnota 3,15 t sa v tabuľkách triedy 8 uvádza pre štvorramenný záves s reťazou 7 mm pri uhle ramien do 45°; pri pochybnostiach rozhoduje razenie na článkoch.

Aký je rozdiel medzi závesnou zostavou 2,36 t a 3,15 t?
Zostava 2,36 t zodpovedá reťazi 6 mm, zostava 3,15 t reťazi 7 mm; obe sú určené pre trojramenné a štvorramenné závesy triedy 8 a nosnosť platí pri uhle ramien do 45°.

Koľko unesie záves pri uhle ramien 60°?
Pri uhle 45–60° od zvislice klesá nosnosť takého závesu približne na 2,25 t, uhol nad 60° sa pri viazacích prostriedkoch nepoužíva.
