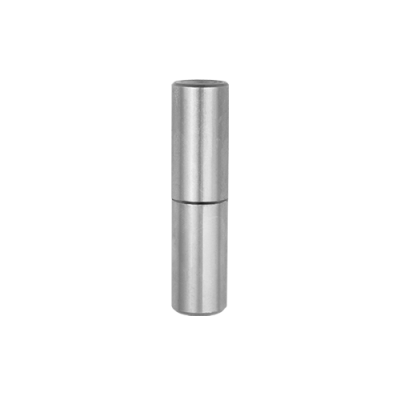

Navarovací záves Domax ZTK 20 je dvojdielny sústružený oceľový pánt s guličkou s priemerom 20 mm a celkovou dĺžkou 80 mm, určený na privarenie ku kovovým bránam, bránkam a klapkám. Spodný valček nesie čap zakončený guličkou, horný valček s otvorom sa naň nasadí a otáča sa okolo neho. Výrobca záves dodáva bez povrchovej úpravy, takže sa dá priamo zvárať.

Použitie

ZTK 20 je stredný rozmer radu ZTK (16 až 35 mm), ktorý sa hodí na bežné kovové bránky a menšie krídla brán. Pred zváraním odstráňte z miesta spoja olej a farbu – podľa bezpečnostných pokynov výrobcu by sa z nich uvoľňovali toxické výpary – a pracujte na dobre vetranom mieste. Závesy jedného krídla nastavte do spoločnej osi, prichyťte ich bodovými zvarmi a dovarte až po vyskúšaní chodu krídla; na zvar použite elektródy vhodné pre materiál brány a hotový spoj zarovnajte brúsnym kotúčom na kov.

Časté otázky

Čo znamená rozmer 20x80 pri navarovacom závese?
Podľa rozmerového výkresu výrobcu je 20 mm vonkajší priemer valca a 80 mm celková dĺžka zloženého závesu, teda oboch dielov spolu. Rad ZTK sa vyrába v rozmeroch od 16x65 do 35x130 mm.

Ktorý diel navarovacieho závesu ide na stĺpik a ktorý na krídlo?
Diel s čapom a guličkou sa privarí na pevný stĺpik čapom nahor a diel s otvorom na krídlo, ktoré sa naň zhora nasadí. Vďaka dvojdielnej konštrukcii sa krídlo dá zdvihnúť a vyvesiť.

Treba navarovací záves po privarení natrieť?
Áno, závesy ZTK výrobca dodáva bez protikoróznej ochrany, preto zvar aj záves po očistení ochráňte náterom, napríklad farbou v spreji. Čap potom pravidelne premazávajte.
