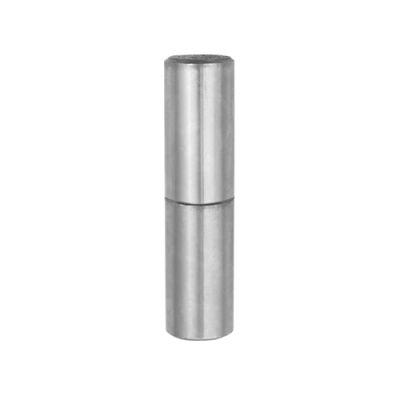

Navarovací záves Domax ZTK 25 je dvojdielny sústružený oceľový pánt s guličkou s priemerom 25 mm a celkovou dĺžkou 100 mm, určený na privarenie ku kovovým bránam, bránkam a klapkám. Spodný valček nesie čap zakončený guličkou, horný valček s otvorom sa naň nasadí a otáča sa okolo neho. Výrobca záves dodáva bez povrchovej úpravy, takže sa dá priamo zvárať.

Použitie

ZTK 25 patrí k väčším rozmerom radu ZTK (16 až 35 mm) a používa sa na ťažšie krídla brán a vrát. Pred zváraním odstráňte z miesta spoja olej a farbu – podľa bezpečnostných pokynov výrobcu by sa z nich uvoľňovali toxické výpary – a pracujte na dobre vetranom mieste. Závesy jedného krídla nastavte do spoločnej osi, prichyťte ich bodovými zvarmi a dovarte až po vyskúšaní chodu krídla; na zvar použite elektródy vhodné pre materiál brány a hotový spoj zarovnajte brúsnym kotúčom na kov.

Časté otázky

Aký je rozdiel medzi navarovacím závesom ZTK 25 a ZTK 30?
ZTK 25 meria 25x100 mm a váži 0,37 kg, kým ZTK 30 má rozmer 30x110 mm a hmotnosť 0,59 kg. Nosnosť výrobca pri rade ZTK neuvádza, pri ťažšom krídle sa preto volí väčší a masívnejší rozmer.

Čo znamená rozmer 25x100 pri navarovacom závese?
Podľa rozmerového výkresu výrobcu je 25 mm vonkajší priemer valca a 100 mm celková dĺžka zloženého závesu, teda oboch dielov spolu. Rad ZTK sa vyrába v rozmeroch od 16x65 do 35x130 mm.

Aké ochranné pomôcky treba pri privarovaní závesu?
Výrobca odporúča zváraciu kuklu, rukavice odolné voči vysokým teplotám, odev z nehorľavého materiálu a ochrannú obuv, podľa potreby aj ochranu dýchacích ciest.
