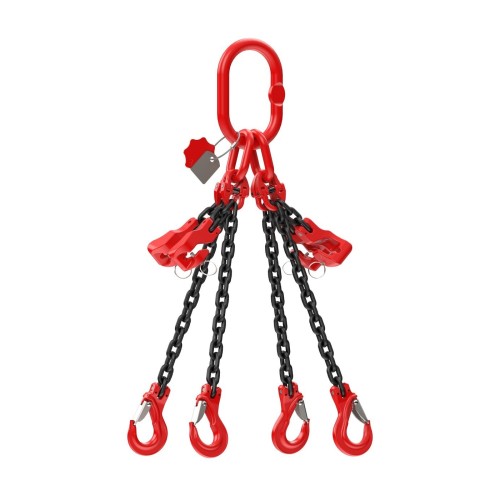

Závesná reťaz – úväz oko + 4 háky so skracovačmi je štvorramenný reťazový viazací prostriedok triedy 10 (Gr100) s reťazou 8 mm a menovitou dĺžkou 5 m. Pri uhle vetiev od zvislice do 45° unesie 5 300 kg, pri 45–60° 3 750 kg, teda asi o štvrtinu viac než rovnako hrubý úväz triedy 8 (4 250 kg). Štyri vetvy visia na hlavnom závesnom oku, končia viazacími hákmi a každá má skracovací hák na nastavenie dĺžky.

Použitie

Dlhé vetvy 5 m umožňujú zavesiť aj rozmerné bremená tak, aby vetvy zvierali menší uhol a nosnosť ostala v pásme do 45°. Pri nesúmernom bremene počítajte podľa EN 818-6 s nosnosťou jednej vetvy, pri reťazi 8 mm triedy 10 je to 2,5 t. Háky zapínajte do zdvíhacích ôk alebo vysokopevnostných šeklov; na zdvíhanie osôb úväz nie je určený.

Časté otázky

Aký je rozdiel medzi reťazou triedy 8 a triedy 10?
Reťaz triedy 10 unesie pri rovnakom priemere v priemere asi o 25 % viac. Na článkoch sa trieda 10 značí číslom 10 alebo písmenom V, trieda 8 číslom 8 alebo písmenom T.

Môžem k úväzu triedy 10 pripojiť hák triedy 8?
Nie, reťaz, háky, oká a spojky v jednom úväze musia byť rovnakej triedy aj priemeru, inak by slabší diel znížil nosnosť celej zostavy.

Môžem reťazovým úväzom bremeno obviazať na škrtenie?
Áno, ale pri viazaní na škrtenie (vetva vedená slučkou okolo bremena) sa nosnosť znižuje o 20 %. Uhol vetiev od zvislice má byť 15–60°, pri menšom uhle je bremeno nestabilné.
