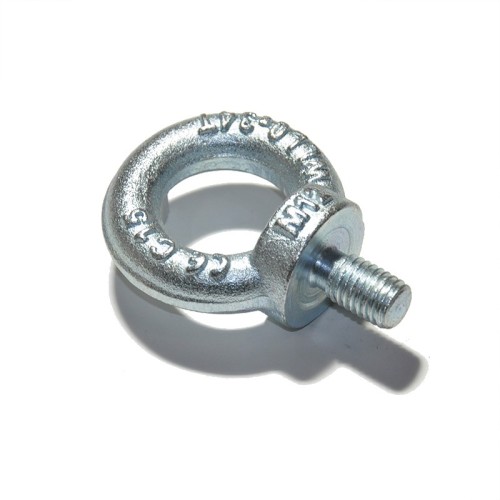

Závesná šróba s okom M30 DIN580 ZN

Závesná skrutka s okom M30 podľa DIN 580 je robustný zdvíhací bod na ťažké stroje, formy, prevodo... Kompletný popis

Závesná šróba s okom M30 DIN580 ZN

Závesná skrutka s okom M30 podľa DIN 580 je robustný zdvíhací bod na ťažké stroje, formy, prevodovky...

Kód produktu: 10057
EAN KÓD: 8596221405561
Dostupnosť: 2-4 pracovné dni
KUS/BALENIE

0,00€

0,00€ bez DPH

Popis

Závesná skrutka s okom M30 podľa DIN 580 je robustný zdvíhací bod na ťažké stroje, formy, prevodovky či oceľové dielce: zaskrutkuje sa do závitového otvoru M30 a podľa tabuľky výrobcu unesie pri ťahu v osi 3,6 t. Kovaná je z ocele C15E pevnostnej triedy 4.8, teda s pevnosťou v ťahu 400 MPa a medzou klzu 320 MPa – nosnosť pri zdvíhaní však určuje WLL, nie pevnostná trieda. Galvanický zinok so zinkochromátovou pasiváciou chráni povrch v suchom prostredí. Oko má svetlosť 60 mm, vonkajší priemer 109 mm a hrúbku 25 mm, golier má priemer 65 mm a závit dĺžky 44 mm sa meria od spodnej plochy goliera.

Použitie

Pred zdvihom skrutku zaskrutkujte celou dĺžkou závitu do pevného oceľového alebo liatinového podkladu tak, aby golier dosadol celou plochou; slepý otvor musí byť dostatočne hlboký. V priechodnom otvore ju z opačnej strany dotiahnite šesťhrannou maticou M30 (kľúč 46 mm) s podložkou. Bremeno vešajte cez šekel alebo hák viazacieho prostriedku, nikdy priamo na osoby.

Časté otázky

Platí nosnosť 3,6 t aj pri šikmom ťahu?
Nie, iba pri ťahu v osi skrutky; pri dvojvetvovom viazaní so sklonom vetiev do 45° je dovolené zaťaženie výrazne nižšie a ťah naprieč rovinou oka je zakázaný.

Prečo sa nosnosť skrutky M30 v rôznych katalógoch líši?
Niektorí výrobcovia uvádzajú pre M30 nosnosť 3,2 t, táto skrutka má podľa tabuľky výrobcu 3,6 t; pri kontrole a výpočte viazania sa riaďte nosnosťou vyznačenou na konkrétnom kuse a pri pochybnosti počítajte s nižšou hodnotou.

Kedy treba závesnú skrutku vyradiť?
Keď je oko alebo závit ohnuté, prasknuté, opotrebované či skorodované; skrutka sa smie používať pri teplotách −20 °C až +200 °C.

Špecifikácia

Vlastnosti
Hrúbka	25 mm
Nosnosť	3,6 t
Vonkajší priemer	109 mm
Výška	114 mm
Priemer	M30
Vnútorný priemer	60 mm
Dĺžka závitu	44mm
Typ hlavy	kruhové oko s golierom
Typ závitu	metrický
Materiál	Oceľ
Povrchová úprava	Zinok
Norma	DIN580
Pevnostná trieda	4.8
Hmotnosť	1,63 kg
