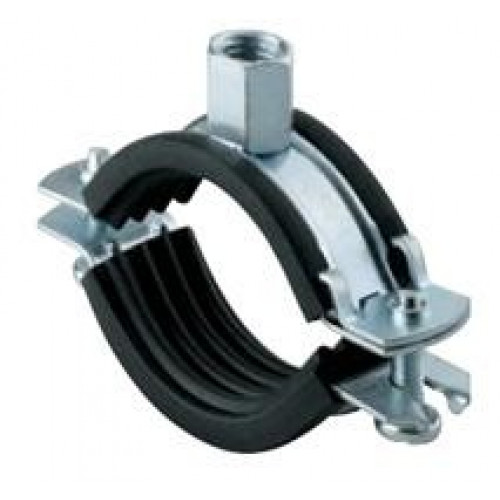

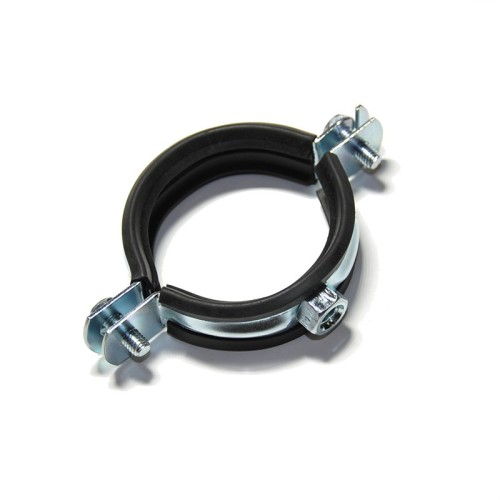

Objímka dvojskrutková M10 s gumovou vložkou drží potrubie s vonkajším priemerom 113–118 mm, čo zodpovedá oceľovej rúrke 4" (DN 100). Páska 20 × 2,0 mm je z galvanicky pozinkovaného plechu DD11, polovice sa sťahujú dvomi skrutkami M6 × 30 mm a pripojovacia matica má kombinovaný závit M8/M10. Vložka z EPDM oddeľuje rúrku od kovu a tlmí hluk.

Použitie

Na zavesenie vodovodného a iného potrubia DN 100 pod strop alebo na stenu v suchých interiéroch. Ťažšie potrubie zaveste na závitovú tyč M10 ukotvenú v betóne narážacou kotvou M10 a tyč poistite kontramaticou (kľúč 17 mm).

Časté otázky

Hodí sa objímka 113–118 mm na odpadovú rúrku 110 mm?
Nie, rúrka s priemerom 110 mm je pod spodnou hranicou rozsahu a objímka by ju spoľahlivo nestiahla. Je určená pre potrubie s vonkajším priemerom 113 až 118 mm, napríklad oceľovú rúrku 114,3 mm.

Akú závitovú tyč použiť k objímke M10?
Do kombinovanej matice pasuje závitová tyč alebo skrutka M10, prípadne M8; pri potrubí s väčším priemerom a hmotnosťou je bezpečnejšia M10.

Na čo slúži gumová vložka v objímke?
EPDM vložka podľa DIN 4109 tlmí hluk a chvenie, ktoré by sa inak z potrubia prenášali do stropu alebo steny, a zároveň zabraňuje odretiu rúrky o kovovú pásku.
